Product Overview

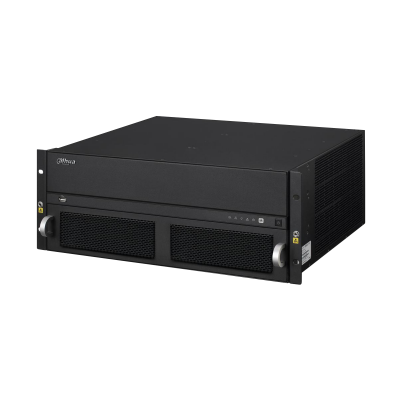

DSCON3000-4U
Multi-screen Controller
> 19” standard 4U ATCA industry box
> High speed passive rear panel design, reliable and stable
> Easy and flexible configuration with pluggable card module design
> 160ch@1080P or 640ch@D1 signal decoding (full configured)
> Redundant power optional and smart temperature controlled fan
> FPGA array framework, built in ultrahigh bandwidth switch matrix, high image processing capacity, flexible data exchange
> Powerful main control chip inside, ultrahigh data processing capacity and good extensibility
> PCI-E bus, high system bandwidth
> Support analog/digital video signals input and matrix output
> Support non-compressed digital signal encoding output
> 2 RJ-45 gigabit network ports for matrix control, preview
> Remote cast analog/digital video onto the video-wall
> Remote reboot/upgrade/default setting and etc operations
For more Information:
https://dahuasecurity.s3-ap-southeast-1.amazonaws.com/uploads/soft/20200422/DSCON3000-4U_Datasheet_20200417.pdf
|
Model |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Model |
DSCON3000-4U |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
System Parameter |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Main Processor |
Powerful microprocessor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating System |
Embedded LINUX |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Bus |
PCI-E |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Slot |
12(2 Main Control Board Slot, 10 Video Function Board Slot) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Mainframe |
Power module (redundant power optional), main control board, control board, PCI-E bus rear panel, smart temperature controlled fan |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input Card |
Max. 10 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output Card |
Max. 10 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0201UH-DC3000(HDMI) |
Interface |
2ch HDMI1.4 support HDCP |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
2ch@4K, downward compatibility |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0401HH-DC3000(HDMI) |
Interface |
4ch HDMI1.3 support HDCP |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
4ch@1080P, support resolution: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0801HH-DC3000(HDMI) |
Interface |
8ch HDMI1.4 support HDCP and I-SYSTEM |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
8ch@1080P, support resolution: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0401HD-DC3000 (DVI-I) |
Interface |
4ch DVI-I (support VGA/HDMI1.3 with convertor) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
4ch@1080P, support resolution: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0801HC-DC3000 (HDCVI) |
Interface |
8ch BNC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Signal Format |
HDCVI (audio/video/control) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
8ch@1080P |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0401HS-DC3000(3G-SDI) |
Interface |
4ch BNC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Signal Format |
3G-SDI, 2.97Gbps |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
4ch@1080P, downward compatibility |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0801HS-DC3000(HD-SDI) |
Interface |
8ch BNC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Signal Format |
HD-SDI, 1.485Gbps |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
8ch@1080P, downward compatibility |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI3201FB-DC3000 (CVBS) |
Interface |
2ch DVI-D, 2 BNC interface braided lines which is 16 in 1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Signal Format |
PAL |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
32ch@960H or D1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Network Video |
Transfer Protocol |
TCP/UDP/RTP/RTSP/RTCP |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Support Device |
IPC, NVR, EVS and etc. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Resolution |
4K/1080P/UXGA/720P/D1/HD1/2CIF/CIF/QCIF |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output (Without decoding) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VO0401HH-DC3000 (HDMI) |
Interface |
4ch HDMI1.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Split |
Max 32 layers |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VO0801HH-DC3000 (HDMI) |
Interface |
8ch HDMI1.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Split |
Max 32 layers |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VO0401HD-DC3000 (DVI) |
Interface |
4ch DVI-D |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Split |
Max 32 layers |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VO0401HS-DC3000(3G-SDI) |
Interface |
4ch BNC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Split |
Max 32 layers |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VO0801HS-DC3000(HD-SDI) |
Interface |
8ch BNC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Split |
Max 32 layers |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Decoding Output |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VO0405UH-DC3000(HDMI) |
Interface |
4ch HDMI1.4 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Split |
1/4/9/16/32, free split |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Decoding Capability |
2ch@12Mp(15fps)/4ch@4K(25fps)/16ch@1080P(25fps)/32ch@720P(25fps)/64ch@D1(25fps), supporting H.265 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Resolution |
3840*2160@30fps/1920*1080@60fps/1600*1200@60fps/1400*1050@60fps/1366*768@60fps/1280*1024@60fps/1280*720@60fps/1024*768@60fps |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Matrix Switch |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input |
Analog Camera, Digital Camera, IPC, NVR, EVS and etc. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
IP HD Matrix Switch |
1024 IP input, 160ch@1080p, 320ch@720p, 640ch@D1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video-Wall |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VideoWall Splicing |
Splicing |
Support videowall splicing (max 80 LCD display units) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video-Wall |
Support Splicing/Zoom/Merge/Roam/Overlay |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Input Source |
HD/SD, Digital/Analog (support hybrid input) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Output Port |
HDMI, DVI-D |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Control Mode |
PC client/Local GUI/Network Keyboard/iPad |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Environmental |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Supply |
115V~230V, 47Hz~63Hz(Redundant power optional) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Consumption |
90W(Minimum system)/360W(Full configuration) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Working Environment |
-10°C ~+55°C (14 °F to 131 °F) / 10~90%RH / 86~106kpa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimension |
4U, 482.6 × 437 × 177 mm (19 × 17.2 ×6.97 inch) (W*D*H) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Weight |
≤20Kg (44.09 lb) (full configured) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Network |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Interface |
2 RJ-45 ports (10/100/1000M) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Serial Port |
4 RS232 ports (1 DB9, 3 RJ45), for console and control 1 RS485 port |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
USB |
3 USB2.0, 1 USB3.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
