Product Overview

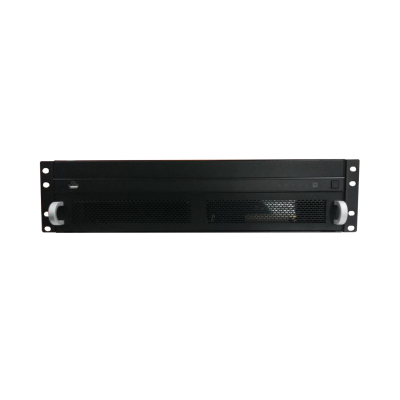

DSCON3000-M
Multi-screen Controller
> 19” standard 2.5U ATCA industry box
> High speed passive rear panel design, reliable and stable
> Easy and flexible configuration with pluggable card module design
> Support max 32 screens splicing and 3 additional outputs
> 16ch 1080P@25fps or 64ch D1@25fps signal decoding in main control board and 5ch 1080P@25fps or 16ch D1@25fps signal decoding in output cards (using the decoding capability of main control board)
> Provide low latency solution and excellent performance of synchronization
> Redundant power optional and smart temperature controlled fan
> Powerful main control chip inside, ultrahigh data processing capacity and good extensibility
> Support analog/digital video signals input and matrix output
> Support collection of 4K local signal via HDMI interface to achieve the high-definition display
> 2 RJ-45 gigabit network ports for matrix control, preview
> Remote reboot/upgrade/default setting and etc operations
For more Information:
https://dahuasecurity.s3-ap-southeast-1.amazonaws.com/uploads/soft/20200422/DSCON3000-M_Datasheet_20200417.pdf
|
Model |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Model |
DSCON3000-M |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
System Parameter |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Main Processor |
Powerful microprocessor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating System |
Embedded LINUX |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Bus |
PCI-E |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Slot |
5(1 Main Control Board Slot, 4 Video Function Board Slot) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Mainframe |
Power module (redundant power optional), main control board, PCI-E bus rear panel, smart temperature controlled fan |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input Card |
Max. 4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output Card |
Max. 4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0201UH-DC3000(HDMI) |
Interface |
2ch HDMI1.4 support HDCP |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
2ch@4K, downward compatibility |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0801HH-DC3000(HDMI) |
Interface |
8ch HDMI1.4 support HDCP and I-SYSTEM |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
8ch@1080P, support resolution: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0401HD-DC3000 (DVI-I) |
Interface |
4ch DVI-I (support VGA/HDMI1.3 with converter) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
4ch@1080P, support resolution: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI0401HS-DC3000(3G-SDI) |
Interface |
4ch BNC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Signal Format |
3G-SDI, 2.97Gbps |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
4ch@1080P, downward compatibility |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI3201FB-DC3000 (CVBS) |
Interface |
2ch DVI-D, 2 BNC interface braided lines which is 16 in 1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Signal Format |
PAL |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
32ch@960H or D1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VO0801HH-DC3000 (HDMI) |
Interface |
8ch HDMI1.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Split |
Max 32 layers |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Decoding Capability (Using the decoding capability of main control board) |
2ch@12Mp(15fps)/4ch@4K(25fps)/5ch@1080P(25fps)/8ch@720P(25fps)/16ch@D1(25fps), supporting H.265 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Resolution |
1920*1080@30fps/1600*1200@60fps/1400*1050@60fps/1366*768@60fps/1280*720@60fps/1280*1024@60fps/1024*768@60fps |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VO0401HS-DC3000(3G-SDI) |
Interface |
4ch BNC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Split |
Max 32 layers |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Decoding Capability (Using the decoding capability of main control board) |
2ch@12Mp(15fps)/4ch@4K(25fps)/5ch@1080P(25fps)/8ch@720P(25fps)/16ch@D1(25fps), supporting H.265 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Resolution |
1920*1080@60fps/1920*1080@50fps/1920*1080@30fps/1280*720@60fps |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Main Control Board |
Interface |
3ch HDMI1.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Split |
Max 32 layers without merging |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Decoding Capability |
2ch@12Mp(15fps)/4ch@4K(25fps)/16ch@1080P(25fps)/32ch@720P(25fps)/64ch@D1(25fps), supporting H.265 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Resolution |
3840*2160@30fps(max 2ch)/1920*1080@60fps/1280*720@60fps/1280*1024@60fps/1024*768@60fps |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video-Wall |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VideoWall Splicing |
Splicing |
Support videowall splicing (max 32 LCD screens splicing and 3 additional outputs |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video-Wall |
Support Splicing/Zoom/Merge/Roam/Overlay |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Input Source |
HDMI, DVI-I, CVBS, 3G-SDI |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Output Port |
HDMI, 3G-SDI |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Control Mode |
PC client/Network Keyboard/iPad |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Network |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Interface |
2 RJ-45 ports (10/100/1000M) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Serial Port |
3 RS232 ports (RJ45), for console and control 1 RS485 port |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
USB |
1 USB2.0, 2 USB3.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Environmental |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Supply |
115V~230V, 47Hz~63Hz(Redundant power optional) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Consumption |
90W(Minimum system)/360W(Full configuration) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Working Environment |
-10°C ~+55°C (14 °F to 131 °F) / 10~90%RH / 86~106kpa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimension |
2.5U, 482.6 × 436.8 × 111.9 mm ( 19 × 17.20 × 4.41 inch), (W*D*H) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Weight |
≤12.5Kg (27.56 lb) (full configured) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
