Product Overview

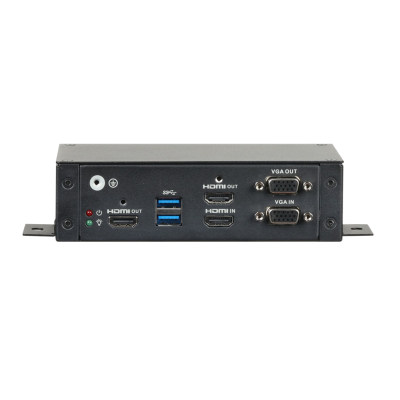

M70-D-0205HI-4K
2 Channel Distributed Encoding Box
> Support 1ch VGA, 1ch HDMI independent collection interfaces
> Support 4K and H.265 real-time encoding
> Powerful 10M/100M/1000M self-adaptive Ethernet interface
> Support TCP/IP/RTP/RTSP/HTTP/TCP/UDP/DHCP/NTP and etc. network protocols
> Remote reboot/upgrade/default setting and etc. operations
> Support local GUI operation for system setting, information and reboot
> Provides SDK, demo software and development manual
For more Information:
https://www.dahuasecurity.com/asset/upload/uploads/soft/20191120/M70-D-0205HI-4K_Datasheet_2019.31.pdf
|
Model |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Model |
M70-D-0205HI-4K |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
System Parameter |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
System Processor |
High-performance industrial embedded micro processor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Embedded LINUX |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Interface |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input |
1 HDMI1.4 (support DVI with convertor), 1 VGA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output |
1 HDMI2.0 and 1 VGA loop output, 1 HDMI for local GUI |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Audio Input |
1 HDMI, 1 3.5mm jack (for VGA input) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Intercom |
1 3.5mm jack earphone |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 3.5mm jack microphone |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Alarm In/Out |
4/4(30VDC 1A, 125VAC 0.5A linkage output) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Network Port |
1 RJ45 10/100/1000M self-adaptive ethernet interface |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
RS232 |
1 RS232(DB9) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
USB |
1 USB 2.0, 1 USB 3.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
RS485 |
1 RS485 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Performance |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Encoding Capacity |
Access Resolution |
HDMI: 4096×2160/3840×2160/2560×1440/ 1920×1080/1280×1024/1280×960/ 1280×720/1024×768 VGA: 1920×1080/1280×1024/1280×960/ 1280×720/1024×768 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Encoding Capacity |
Video Frame Rate |
1~60fps, 4096×2160 max supports 24fps, 3840×2160 max supports 30fps |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Encoding Capacity |
4096×2160@24fps,3840×2160@30fps,2560×1440@60fps,1920×1080@60fps,1280×1024@60fps,1280×960@60fps,1280×720@60fps,1024×768@60fps |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Encoding Format |
H.265/H.264, the default is H.264 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Audio Encoding Format |
PCM |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Stream Type |
Composite stream, video stream |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Protocol |
Private, RTSP |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Others |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Working Environment |
Operating temperature |
-10℃~+55℃ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Humidity |
10%~90%, 86kpa~106kpa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Consumption |
≤10W |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimension |
150x100x42mm(5.91 × 3.94 × 1.65 inch), (W*D*H) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power |
DC12V, 2A |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Weight |
0.65kg (1.43 Ib) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
